多翼風機結構介紹
來源： | 責任編輯：admin | 發布時間： 2018-05-22
這種風機現有的制造方式，基本都是以鋼板焊接為主，其中，葉輪也有用鉚接的方式制作的;這里主要介紹鋼板制作的，同時探討有可能注塑的結構。

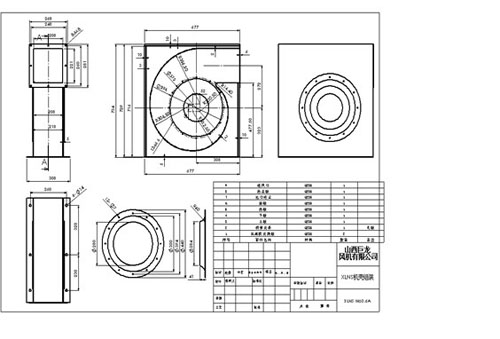

現有機殼的結構如圖所示：

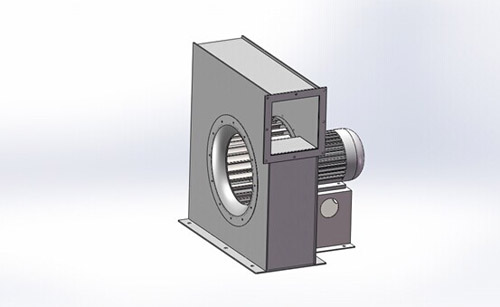

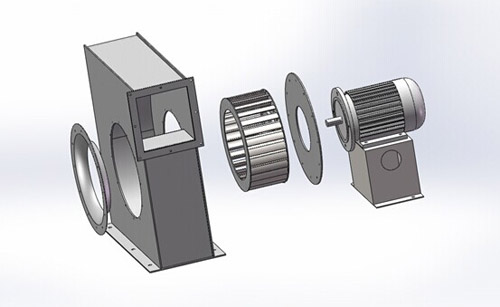

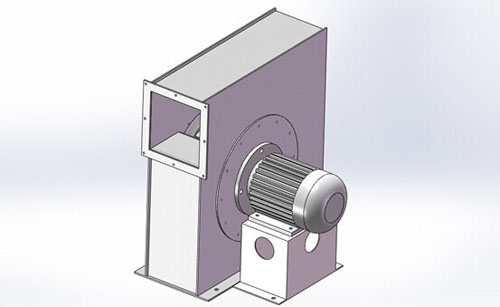

這種機殼的外形是方形的，內部的蝸殼類似于漸開線，即在葉輪的四周是雙層材料制作的，兩層之間填塞礦棉用于消音，兩個端面是單層鋼板，針對機殼開模制作，要保證其安裝方式，消音效果。如果做成工程塑料的做成單層的。

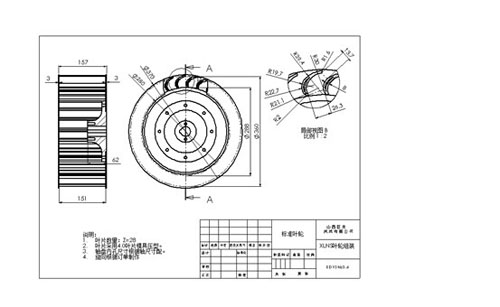

現有葉輪的結構：

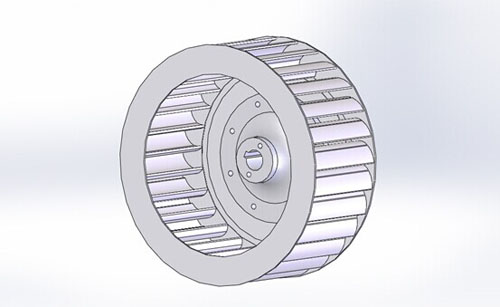

這種葉輪的葉片是用鋼管材料，模具壓制而成的，是機翼形狀的葉片，也有拉鋁成型的，葉片比較厚，強度很好，重量相對大。當我們用于整體注塑時，在滿足強度要求時，可以考慮做薄。

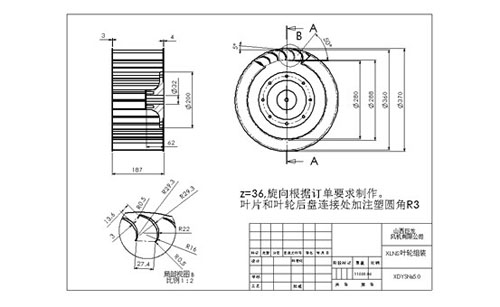

還有純圓弧形的葉片，其優點是制作簡單，我們做模具可以不考慮它，另外還有兩段圓弧構成的月牙形狀的葉形，如圖所示
這種葉輪和離心葉輪一樣，都有旋向之分，每種型號都要分左右旋，即，至少是兩個模具，無安裝方式限制的機殼可以左右旋兼顧，實現和葉輪統一，如果保留其安裝方式，機殼就更麻煩，不光有旋向之分，還有出口角度之分，常用的是0°、90°、180°。當然針對單個用戶其模具是的。
