FBCZ系列煤礦地面用防爆抽出式軸流通風機
來源： | 責任編輯：jlfan | 發布時間： 2025-05-07
導語：FBCZ系列煤礦地面用防爆抽出式軸流通風機，具有性能好、高效節能的特點，廣泛應用于煤礦、金屬礦山及各類工業場所。轉化果平臺推薦的《FBCZ系列煤礦地面用防爆抽出式軸流通風機》，其機葉輪采用技術領先的三元流體氣動設計，結構合理，具有先進的動葉調節系統和優良的空氣動力性能，運行平穩，噪音低，調節范圍廣，是煤礦、金屬礦及其它礦井高效排出有害氣體，確保作業環境健康安全的理想通風設備。
FBCZ系列煤礦地面用防爆抽出式軸流通風機
礦井通風系統中的主通風機需要全天候運行，是煤礦的主要耗能設備。隨著礦井向大型化、現代化發展，配套的主通風機也日趨大型化。在此情形下，研發安全高效、節能低耗的大中型永久性主通風設備極為必要。這種新型設備應具備類似長軸風機的高效、節能、安全優勢，同時擁有對旋風機成本低、結構簡單、安裝便捷的特點。
FBCZ系列煤礦地面用防爆抽出式軸流通風機（短軸礦用主通風機）符合國家倡導的節能低碳高質量發展要求，對礦井的安全、高效及可持續發展意義重大。
一 產品介紹
FBCZ系列短軸礦用主通風機是一種礦井專用高效安全通風機，主要由集流器、主機體、擴散器、軸承箱、傳動軸、電機等部件組成。
采用單電機單葉輪內置的結構，配置軸承箱承載葉輪旋轉載荷和軸向力，采用稀油站強制循環潤滑，可以通過拖輪安裝在導軌上露天放置。充分結合了對旋風機結構優點和長軸風機的性能優勢，結構設計合理，簡單緊湊，氣動性能優越、配套設施完善，安裝維護便捷，綜合造價低。設備運行本質安全、長期運轉穩定可靠、實際使用高效節能、現場操作簡單智能。

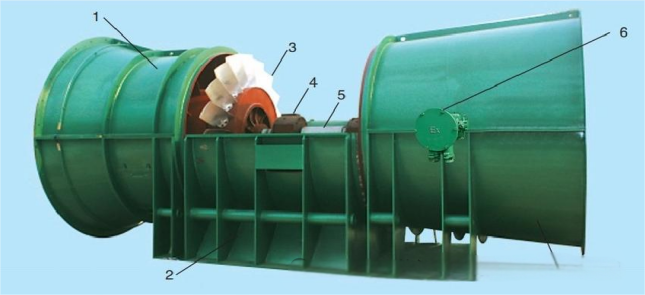

1.集流器 2.主機下部 3.葉輪 4.軸承箱 5.傳動軸 6.電機 7.擴散器
外型尺寸示意圖

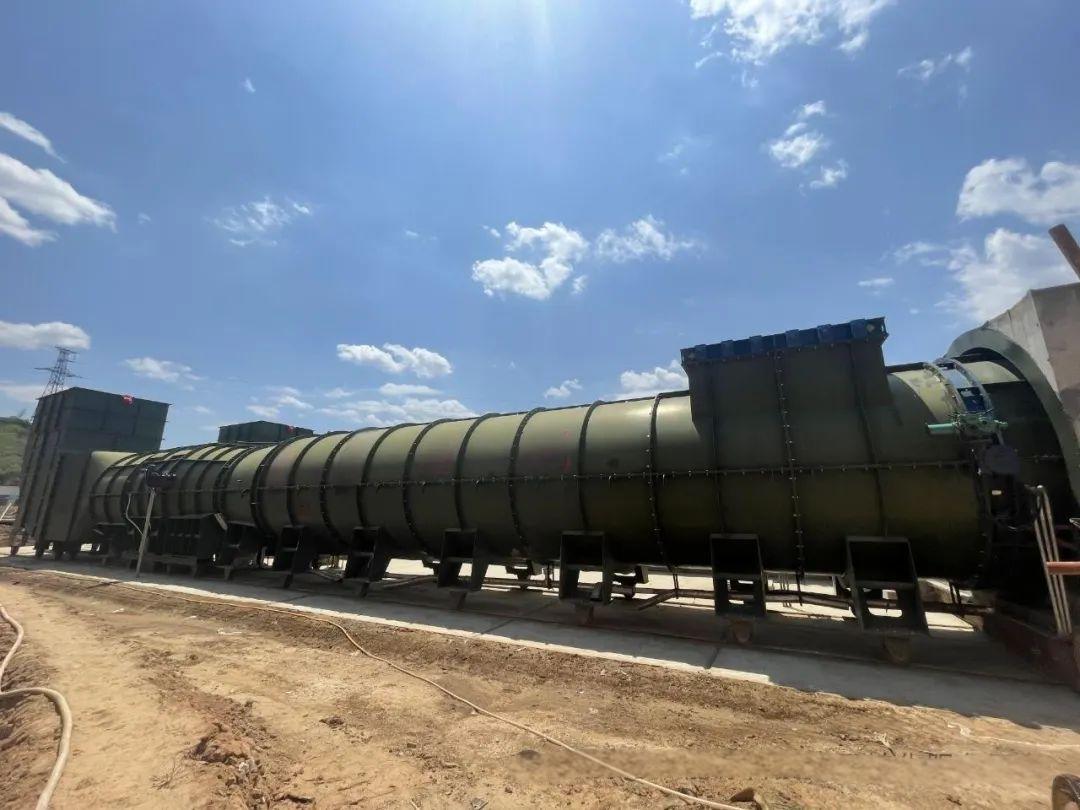

風機安裝示意圖
二 產品特點
1.量體裁衣、量身定制
根據礦井通風的參數區段，采用先進的計算方法，優選出低壓、中壓、高壓三大系列成熟高效、大量實踐驗證的優秀葉型可供選擇和配套。
2.領先的氣動設計
采用國際領先的三元流氣動技術設計的大截面翼型葉片，高效運行范圍寬廣；特別適用于礦井不同時期大跨度累進式通風需求。
3.多樣化的性能調節手段
（1）變頻+動葉液壓自動調節；
（2）變頻+動葉停機一次聯調；
（3）軟啟+動葉液壓自動調節完備的輔助保障系統。
4.完備的輔助保障系統
（1）強制潤滑系統：稀油站(加熱、冷卻、雙油泵)、電機油脂自動注油器；
（2）驅動及制動系統：YBF系列防爆電機、雙膜片聯軸器、手電動兩用柔性防爆制動器；
（3）監測控制系統：軸承測溫測振及聲音頻譜、油站油壓油溫液位及回流狀態監測、防喘振預警干預裝置；
（4）智能控制系統：一鍵啟動、一鍵倒機、一鍵反風、不停風倒機、遠程監視監控、無人值守。
5.電機內置結構
將風機電機置于耐壓隔流腔內，隔絕礦井含瓦斯風流，提升防爆性能。隔流腔設自動通風風道，實現高效散熱與導流，保障風機安全運行。非煤礦可依輸送介質靈活調整結構。
6.采用分段組合式結構
風機整體采用分段組合式結構，機殼水平剖分，電機底座設計有調整機構，安裝方便。在通風機進風側配置檢修窗，方便檢修。
7.傳動軸承拆裝方便

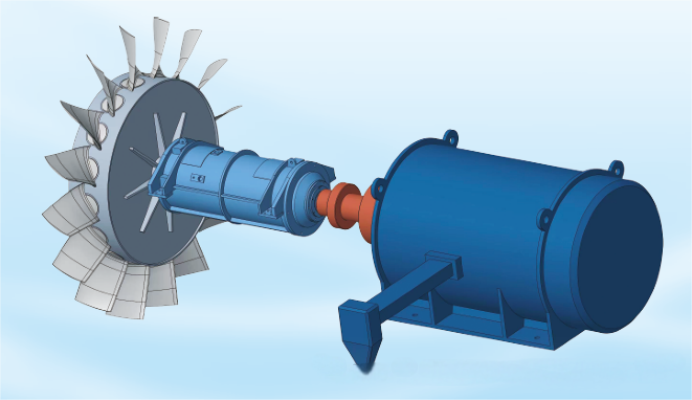

風機更換傳動軸承時，只需吊開主體上半部分，葉輪、軸承座、聯軸器完全暴露出來，軸承座為中間剖分結構，易于拆卸軸承，聯軸器為膜片聯軸器，拆卸方便。
三 產品配套

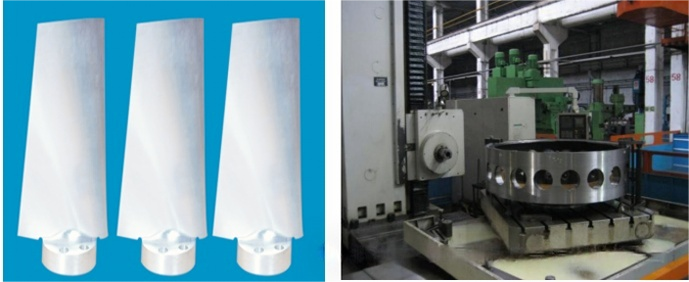

1.葉片材質選用鍛造鋁合金或鍛鋼，經多軸聯動數控加工中心精加工而成，消除了設計到加工的誤差，同一輪轂上的葉片型線一致性好，大大提高了風機的氣動性能。也可選用焊接葉片或鑄鋁。

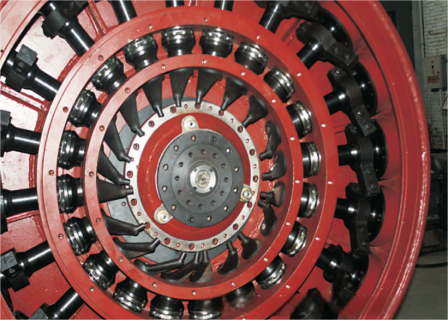

2.輪轂材質為16Mn，采用先進的焊接工藝，并通過焊后退火消除焊接應力；采用大型立車、數控鏜銑床等精密設備精加工而成，確保葉片在輪轂上定位準確、分布均勻。球型輪廓表面確保了風機良好的氣動性能。

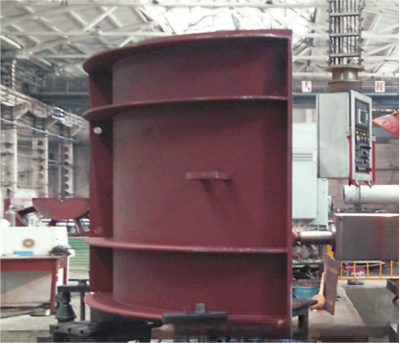

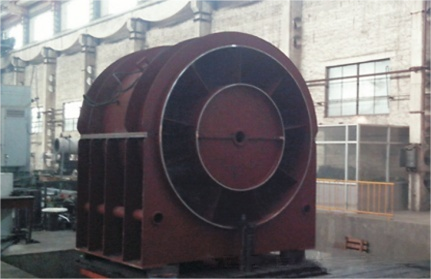

3.機殼材質采用優質結構鋼，為焊接結構，用大型退火爐消除焊接應力。
4.解體面、軸承座固定面經大型龍門銑加工，與葉輪配合的機殼面經大型立車加工，確保葉輪和機殼的徑向間隙符合要求。

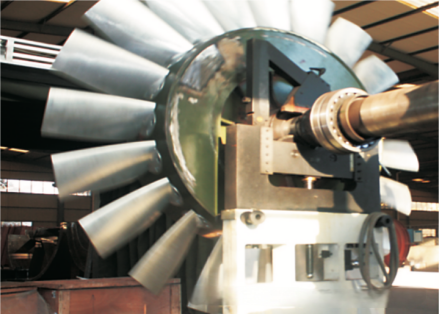

5.從輪轂制作→裝入葉柄→裝入調整機構→安裝葉片，風機的每個輪廓、軸、葉片都單獨進行平衡實驗并嚴格記錄，每片葉片單獨進行力矩稱重并經過計算機排序，在這個過程中，需要多次進行動平衡校正，確保葉輪運行平穩可靠。
四 推廣價值
礦用系列軸流式通風機高效節能，運行成本低，符合綠色低碳的發展要求。安全可靠的隔爆設計確保了在爆炸性氣體環境中的安全運行，提升了作業環境的安全性和舒適度。風機結構緊湊、便于安裝維護，節省了空間和時間成本，提高了穩定性和耐用性。智能化控制技術的應用提高了管理效率，降低了人工成本，確保了風機的穩定運行。該系列風機廣泛的適用性滿足了不同工業場所的需求，在工業領域具有很好的推廣價值。
